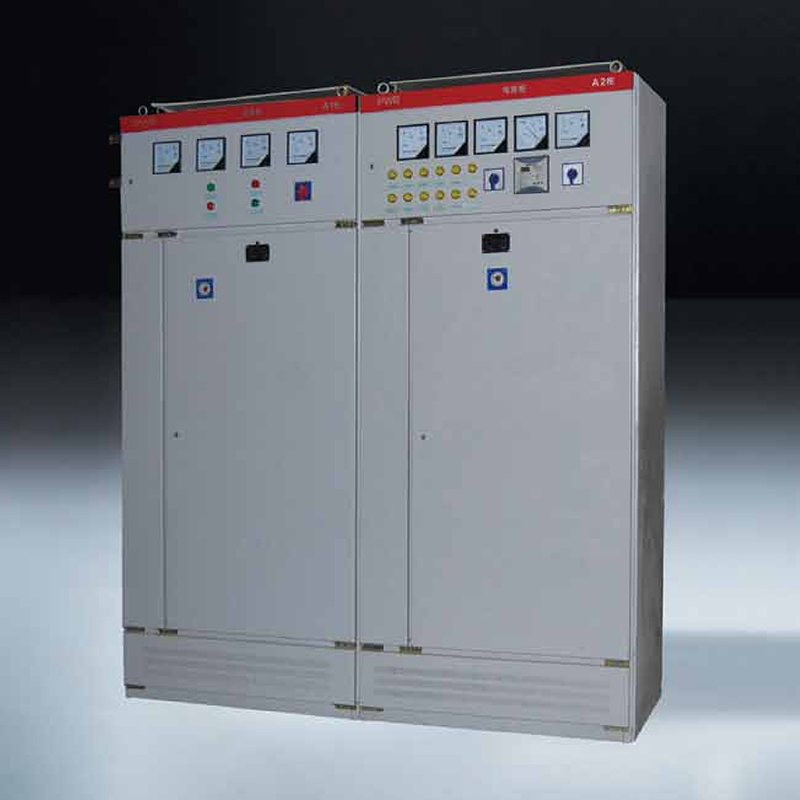

PWB型低压无功智能补偿装置

环境：

海拔高度：≤2000m

环境温度：-20℃~+45℃

相对湿度：20℃时≤90%

安装环境：无有害气体和蒸汽，无导电性或爆炸性尘粒及严重霉菌

特点：

采用智能控制器控制，功能齐全，性能可靠，补偿方式自动，可将功率因数提高致0.9以上。

实时显示电网功率因数，显示范围：滞后（0.00-0.99），超前（0.00-0.99）。

具有过压电压、过谐波、过补偿、系统故障、缺相、过载等多种综合保护功能。

记忆已设定的参数，系统停电后不会丢失参数，电网恢复正常后，自动进入运行状态，无须人员值守。

可根据电网负荷平衡状况，采取分相补偿或混合补偿。

抗干扰能力强，能抵御从电网直接输入的幅值2000V的干扰脉冲，高于国家专业标准。

可配电网检测功能

实时测量和整点记录变压器低压侧的三相电压、电流、频率、有功功率、无功功率、功率因数、有功电度、无功电度；电压电流总畸变率和2-25次谐波含量

具有RS-232和RS-485接口，可进行掌上电脑数据抄录，也可通过远程通讯功能实现无线抄表，装置测度，参数设置和实时测量数据及记录数据的读取。

数据分析功能：可对运行负荷数据进行分析处理、统计查询；综合分析供电质量，计算电压合格率，供电负荷率，可靠率及最大负荷率；分时段查询功率因数、有功功率和无功功率；绘制各相电压、电流、功率因数等曲线图；打印综合分析及统计报表。

订货须知

确定变压器额定容量，二次侧额定电压，二次侧电流互感器变化。

确定无功负荷状况和受电自然功率因数，被补偿系统和设备的工作总电流及波动范围；负荷特性为冲击性负荷、波动负荷还是常规稳态负荷。

装置型号、类型、总容量。

装置为户外箱式，所用材料：普钢/不锈钢以及箱体的颜色。

装置为户内柜式，装置的颜色，若需与其他配电柜并柜，需说明其他配电柜的型号、拼柜方式。

户外柱上安装，可单杆安装或双杆安装。
