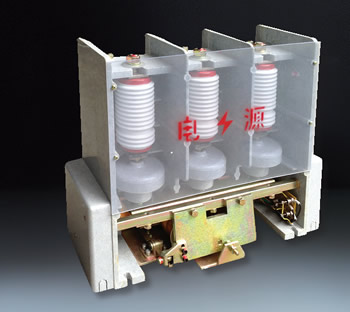

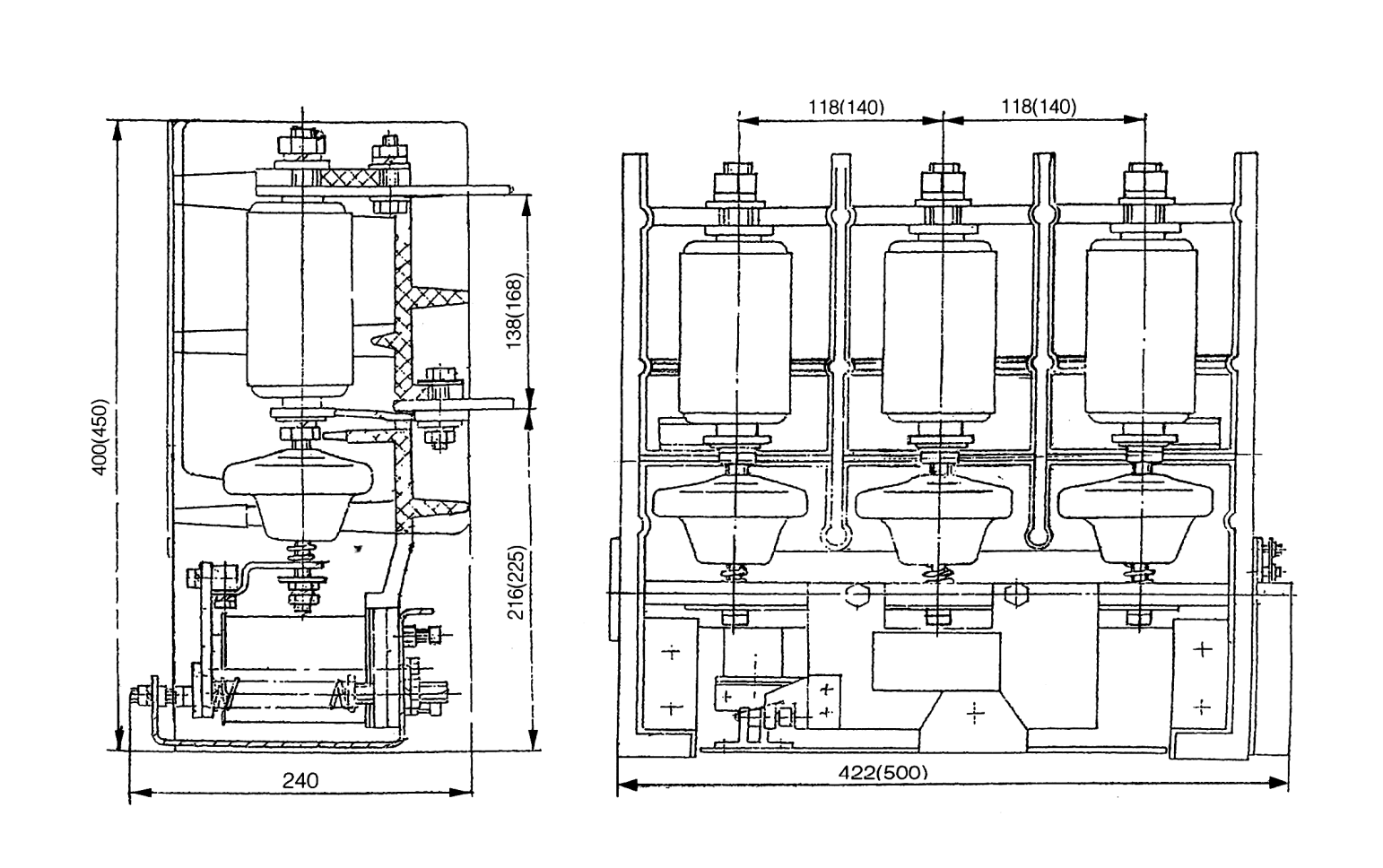

屋内交流高圧真空コンタクタ
このシリーズの戸内交流高圧真空コンタクタ(以下、コンタクタと略す)、合ブレーキ机械保持と電磁保持の2種類の型式があります。
当コンタクタは三相交流50HZに対応します。定格電圧は7.2KV及び12KVです。定格電流は630Aの電力系統の中で、遠距離に供給して線をつないで分けて、高圧電働机を制御して、変圧器と容性負荷などの電力設備を使用して、特に各種の頻繁な操作分野に適用します。
このコンタクタは小型軽量で、現在国際的に流行している上下配置の組み立て式構造を采用しており、メンテナンスに便利で、f-c回路プラントを組成しやすい。
使用環境条件
●周囲の空気温度の上限;+40oC、下限;−25 xs、
●標高2000M未満
●湿度;相対湿度の日の平均値は95%を超えない月の平均値は90%を超えない;水蒸気圧日の平均値は2を超えない。
●2KPA、月平均1.8KPA以下
●周囲の空気は腐食性または可燃性の気体、水蒸気に著しく汚染されないこと。
◎日常的に激しい運動をしない
●コンタクト作動時の取付面と水平の傾斜角が5o未満であること
●以上の条件を超える要求は、ユーザーと制造元が協定する。
シリアルナンバー | 事業 | 単位 | データ | |
JCZ5-7.2J(D)/630,400,250 JCZ5-12J(D)/630,400,250 | ||||
9 | 電気的寿命 | AC-3 | x104 | 25 |
AC-4 | x104 | 10 | ||
10 | 機械的寿命 | x104 | 30 | |
11 | 定格使用電圧 | v | AC110/220 | |
12 | 投入コイル引き込み電流 | A | ≤DC6/3 | |
13 | ホールドコイルホールド電流 | A | D:DC0.32/0.16 | |
14 | シャントコイルトリップ電流 | A | J:DC2.5/1.3 | |
| 機械調整パラメータ | ||||
シリアルナンバー | 事業 | 単位 | データ | |
JCZ5-7.2J(D)/630,400,250 JCZ5-12J(D)/630,400,250 | ||||
コンタクト間隔 | mm | 4.5+1.0 -0.5 63 | ||
2 | コンタクトオーバートラベル | mm | 1.5±0.5 | |
3 | 平均開封速度 | m/s | 0.1~0.25 | |
4 | 平均閉鎖速度 | m/s | 0.3~0.6 | |
三相開閉同期 | ms | ≤2 | ||
開場時間・閉場時間 | ms | ≤150/50 | ||
各相の導電回路抵抗(20℃) | μ Ω | ≤250 | ||
