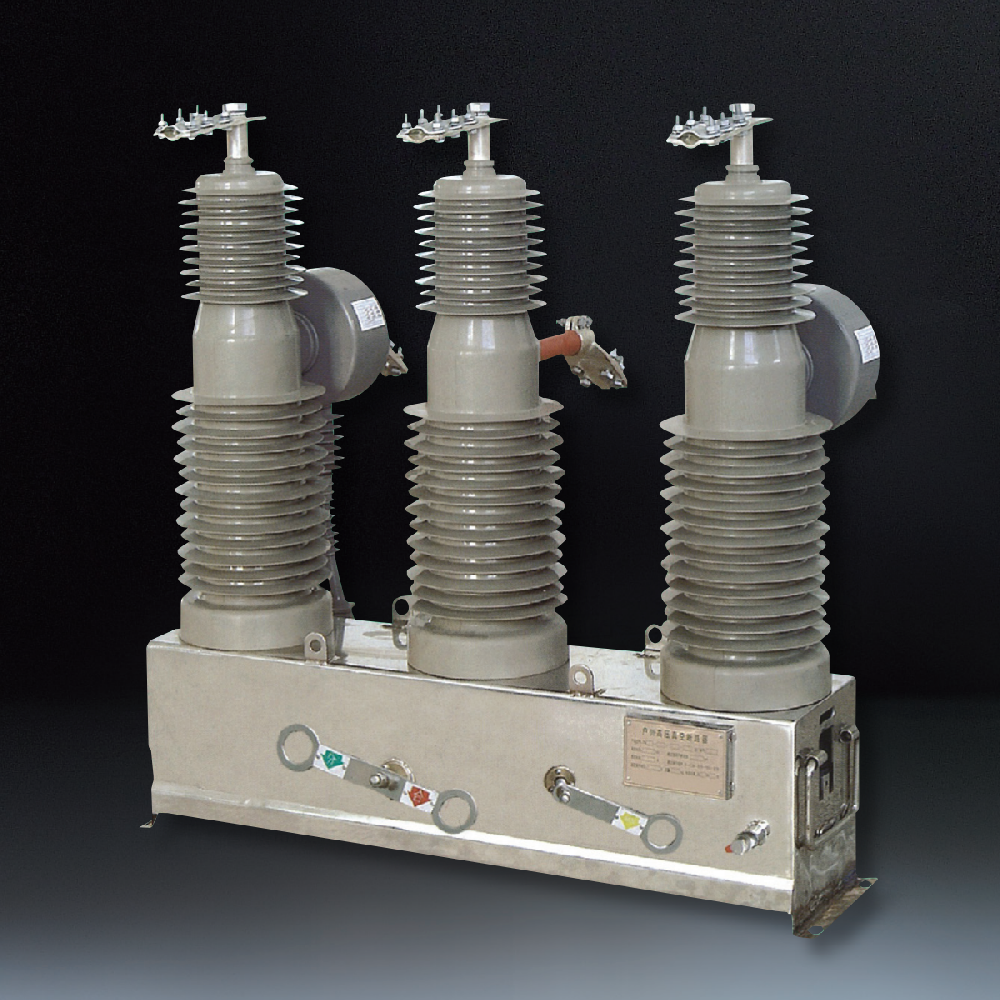

ZW32-24(27)系列户外高压真空断路器
ZW32-24(27) kV户外交流高压真空断路器(以下简称断路器)是额定电压为24kV，50Hz三相交流的户外配电设备。主要用于配电网开断、关合电力系统中的负荷电流、过载电流及短路电流。适用于变电站及工矿企业配电系统中作保护和控制之用，更适用于农村电网及频繁操作的场所。
产品详情

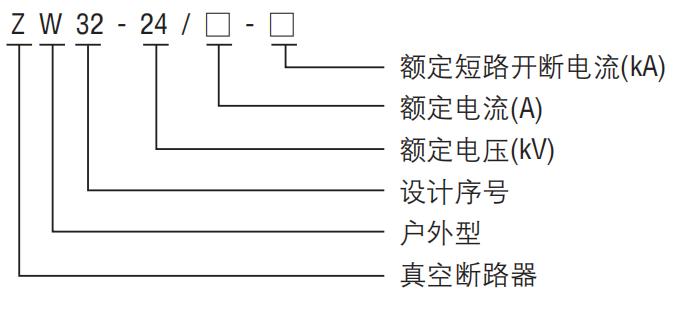

型号含义
主要技术参数
项目 | 单位 | 数值 |
额定电压 | KV | 24 |
额定频率 | Hz | 50 |
额定电流 | A | 1250 |
额定短路开断电流 | KA | 25 |
额定峰值耐受电流(峰值) | KA | 63 |
额定短时耐受电流/持续时间 | KA/s | 25/4 |
额定短路关合电流(峰值) | KA | 63 |
机械寿命 | 次 | 10000 |
额定短路开断电流开断次数 | 次 | 30 |
工频耐受电压(1min):(湿)(干)相间、对地/断口 | KV | 79 |
雷电冲击受电压(峰值)相间、对地/断口 | KV | 145 |
二次回路1min工频耐压 | KV | 2 |
主要机械参数
项目 | 单位 | 数值 |
触头开距 | mm | 3±1 |
触头超行程 | mm | 3±1 |
分闸速度 | m/s | 1.4±0.2 |
合闸速度 | m/s | 0.8±0.2 |
触头合闸弹跳时间 | m/s | ≤3 |
相间中心距离 | ms | 380±1.5 |
三相分合闸不同期 | mm | ≤2 |
各相导电回路电阻 | μΩ | ≤120 |
合闸时间 | ms | 30~100 |
分闸时间 | ms | 20~100 |
储能电动机额定功率 | w | 50~100 |
