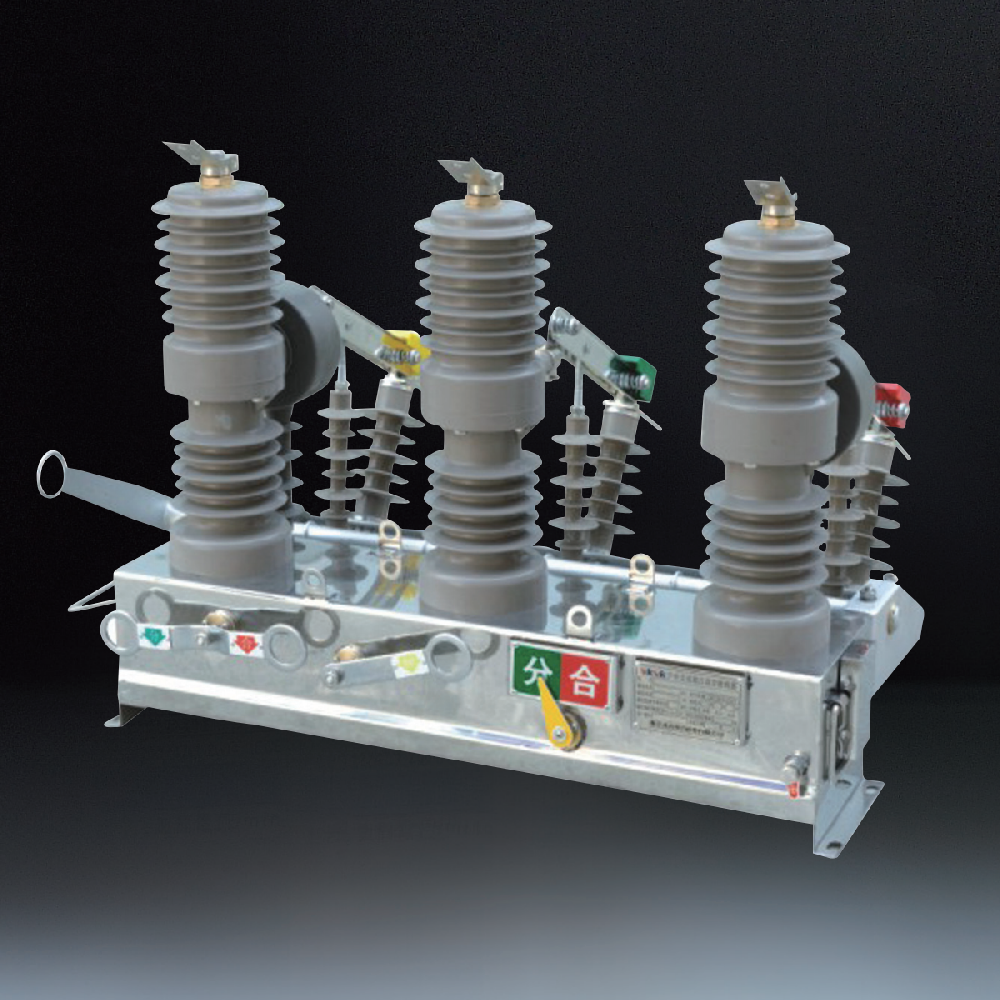

ZW32M-12系列户外高压永磁真空断路器
ZW32M-12型户外高压永磁真空断路器(以下简称断路器)为额定电压12kV，三相交流50Hz的户外配电设备。主要用于开断、关合电力系统中的负荷电流、过载电流及短路电流。适用于变电站及工矿企业配电系统中作保护和控制之用，及农村电网频繁操作的场所。
本断路器具有体积小、重量轻、防凝露、免维护等特点，能适应较恶劣的气候条件和污秽环境。
该型产品采用永磁操作机构进行操作；由于永磁操作机构由永磁体提供保持力，使开关保持在分合闸位置，其机械零件数量少，机械传动链短，从而大大提高了开关的可靠性和机械寿命。
产品详情

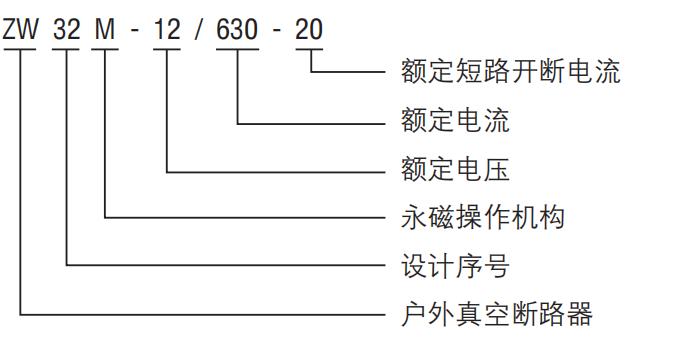

型号含义
主要技术参数
项目 | 单位 | 数值 |
额定电压 | KV | 12 |
额定频率 | Hz | 50 |
额定电流 | A | 630 |
额定短路开断电流 | KA | 20 |
额定峰值耐受电流(峰值) | KA | 50 |
额定短时耐受电流 | KA | 20 |
额定短路关合电流(峰值) | KA | 50 |
机械寿命 | 次 | 10000 |
额定短路开断电流开断次数 | 次 | 30 |
工频耐受电压(1min):(湿)(干)相间、对地/断口 | KV | 42/48 |
雷电冲击受电压(峰值)相间、对地/断口 | KV | 75/85 |
二次回路1min工频耐压 | KV | 2 |
