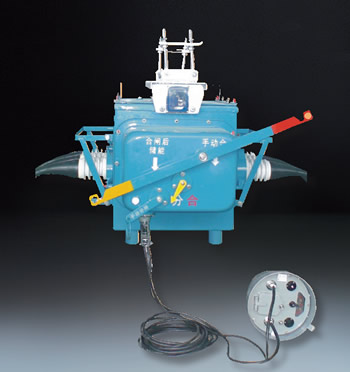

户外分界真空负荷开关

户外分界真空负荷开关适用于额定电压为12kV、额定频率50Hz的户外三相交流配电系统中，作为开、合分负荷电流和关合短路电流之用。

适用于变电站、工矿企业主城、农网保护城、农网自动化配电网络以及频率操作的场所。

分界负载开关由FZW28-12真空负荷开关和控制器两大部分组成，通过航空插座及户外密封控制电线进行连接。

能可靠判断检测界内的毫安的零序电流及相间断路电流，可适宜不同中性接地方式的配电系统。

 主要技术参数

项目单位数值工作电源V50Hz, AC220V 允许偏差20%纹：≤2%功耗W6W电压互感器V, VA250V, 0.05VA电流互感器A, VA1A, 0.1VA零序电流互感器A, VA1A, 0.1VA输出接点容量A, V2A/230VDC负荷控制s60s(可整定)i.Lock锁定时间ms＜600A:160ms；＞600A：700ms零序电流设定值A0.4A-2.0A零序电流时间设定值s0.6s-150s绝缘电阻μΩ500, DC1000V绝缘电压V电流，电源，合闸：AC2000V

项目单位数值额定电压，频率kV, Hz12, 50额定电流A630额定短时耐受电流kA20kV/16kV,4s额定关合电流kA50工频耐受电压对地/相间/断口kV42/42/49雷电冲击耐受电压对地/相间/断口kV75/75/85绝缘电阻MΩ2000机械寿命，额定电流下电寿命次10,000,500,000重量kg198/195SF6气体压力/年漏气率 0表压/≤1%CT变比 630:01:00零序电流CT变比 20:01零序电压鉴相器mA, DEC2, 180°~+180°电压变压器kV/V, VA10.5/230, 100
