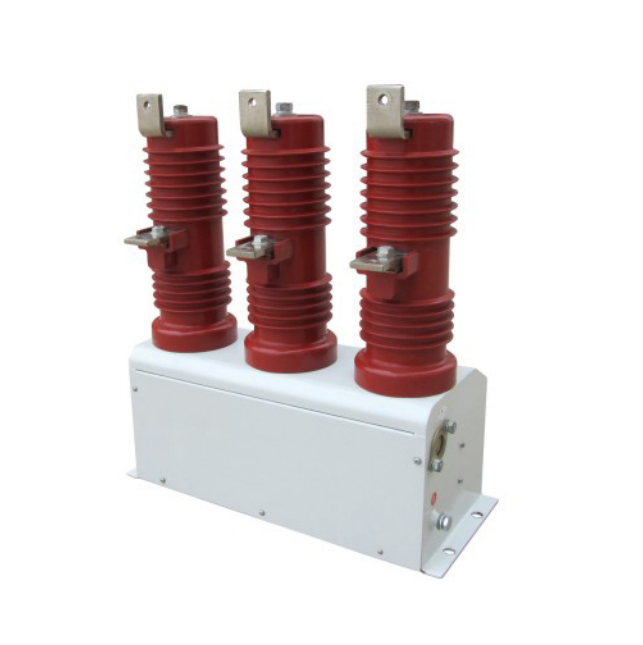

高压永磁真空开关
ZN3A系列高压永磁真空开关，该系列永磁真空开关选用优质断路器开关管，配合先进可靠的双稳态永磁机构和智能控制器，具备防跳功能，合分闸电流小，也可实现断电分闸功能。合分闸速度快，开距和行程大，弹跳小，同期性稳定，具有优良的开断功能。绝缘件采用环氧树脂浇注，框架采用金属结构，结构合理美观，性能稳定。适用于投切大容量电容器组的负载中，安全可靠。
产品概述
ZN3A系列高压永磁真空开关，该系列永磁真空开关选用优质断路器开关管，配合先进可靠的双稳态永磁机构和智能控制器，具备防跳功能，合分闸电流小，也可实现断电分闸功能。合分闸速度快，开距和行程大，弹跳小，同期性稳定，具有优良的开断功能。绝缘件采用环氧树脂浇注，框架采用金属结构，结构合理美观，性能稳定。适用于投切大容量电容器组的负载中，安全可靠。
详细技术参数
参数名称 型号 | ZN3A-630/12 | ZN3A-800/12 | ZN3A-1000/12 | ZN3A-1250/12 | |
主回路额定电压 | (KV) | 12 | 12 | 12 | 12 |
主回路额定电流 | (A) | 630 | 800 | 1000 | 1250 |
额定频率 | (HZ) | 50 | 50 | 50 | 50 |
额定短路开断电流 | (KA) | 12.5/16/20 | 12.5/16/20 | 12.5/16/20 | 12.5/16/20 |
额定短路关合电流 | (KA) | 31.5 | 31.5 | 31.5 | 31.5 |
额定短路耐受电流 | (KA) | 12.5/16/20 | 12.5/16/20 | 12.5/16/20 | 12.5/16/20 |
额定短路持续时间 | (S) | 3 | 3 | 3 | 3 |
短路开断次数 | (次) | 25 | 25 | 25 | 25 |
永磁机构机械寿命 | (万次) | 10 | 10 | 10 | 10 |
主回路工频耐压(断口) | (KV) | 42 | 42 | 42 | 42 |
相-相/相-地工频耐压 | (KV) | 42 | 42 | 42 | 42 |
额定雷电击穿耐受电压 | (KV) | 75 | 75 | 75 | 75 |
终端压力 | (mm) | >200 | >200 | >200 | >200 |
触头开距 | (mm) | 9±1 | 9±1 | 9±1 | 9±1 |
超程 | (mm) | 2±0.5 | 2±0.5 | 2±0.5 | 2±0.5 |
主回路接触电阻 | (μΩ) | ≤100 | ≤80 | ≤60 | ≤50 |
