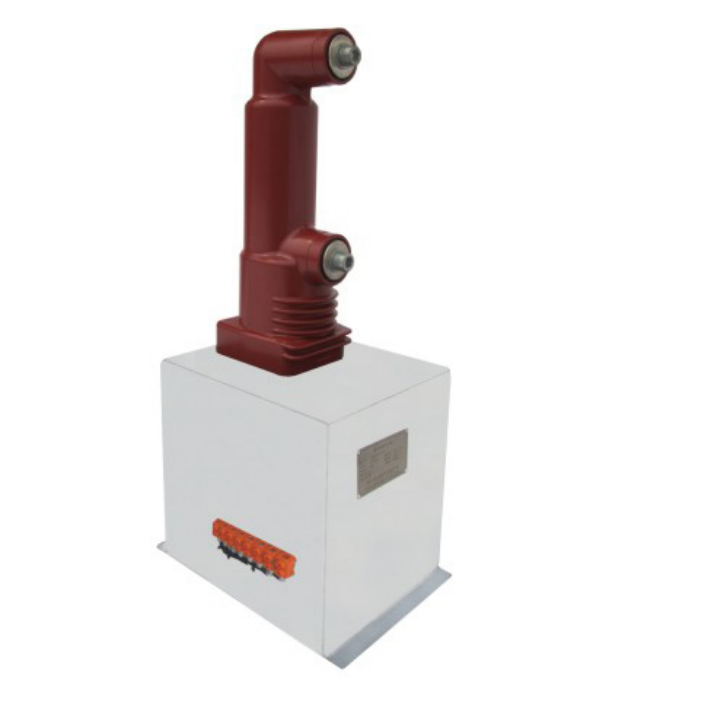

高压快速真空开关
CNF9系列高压快速真空开关，选用优质固封极柱开关管，该开关适用于额定电压12KV，交流50～60Hz，主回路额定电流630A~1250A的电力网络系统中，该系列真空开关具有合分闸时间快，性能稳定可靠，使用寿命长等优点，用于柔直输配电弧光保护装置中，作为快速旁路开关使用的场合。
产品详情

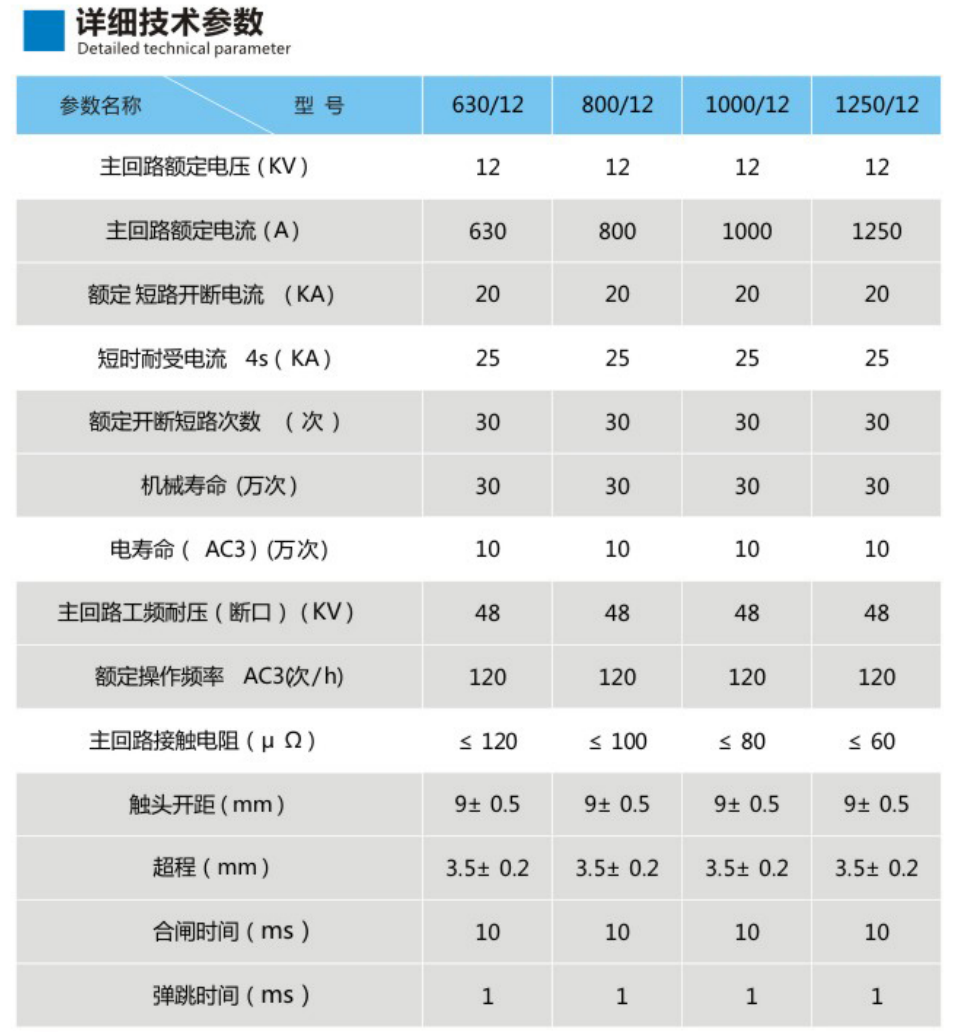

参数名称 型号 | 630/12 | 800/12 | 1000/12 | 1250/12 |
主回路额定电压(KV) | 12 | 12 | 12 | 12 |
主回路额定电流(A) | 630 | 800 | 1000 | 1250 |
额定短路开断电流(KA) | 20 | 20 | 20 | 20 |
短时耐受电流4s ( KA) | 25 | 25 | 25 | 25 |
额定开断短路次数(次) | 30 | 30 | 30 | 30 |
机械寿命(万次) | 30 | 30 | 30 | 30 |
电寿命(AC3)(万次) | 10 | 10 | 10 | 10 |
主回路工频耐压（断口）(KV) | 48 | 48 | 48 | 48 |
额定操作频率 AC3次/h) | 120 | 120 | 120 | 120 |
主回路接触电阻( μΩ ) | ≤ 120 | ≤ 100 | ≤ 80 | ≤ 60 |
触头开距(mm) | 9±0.5 | 9±0.5 | 9±0.5 | 9±0.5 |
超程（mm) | 3.5±0.2 | 3.5±0.2 | 3.5±0.2 | 3.5±0.2 |
合闸时间（ms) | 10 | 10 | 10 | 10 |
弹跳时间（ms) | 1 | 1 | 1 | 1 |
