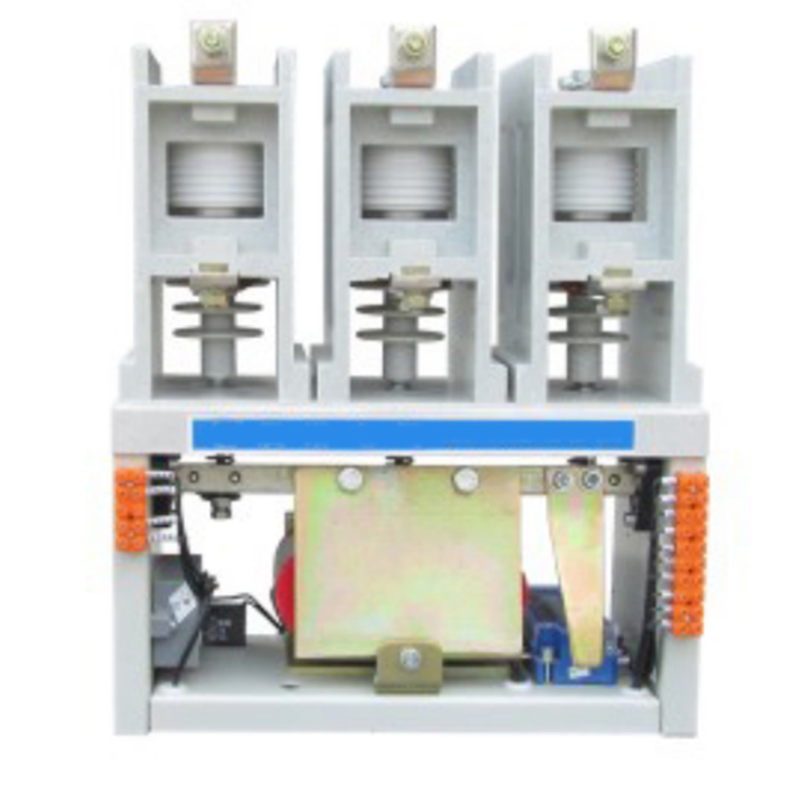

CKG3,4系列
CKG3/4系列高压真空接触器,该交流真空接触器适用于交流50-60HZ.主回路额定电压为7.2(12)KV，额定电流从160A至1600A(160A至630A)的电力网络系统中，供远距离接通和分断及频繁启动和控制交流电动机、变压器及电容器组等场合。
产品结构特点
1、三相同期性好，机械特性稳定;2、合闸弹跳小;
3、主回路电阻≤200(μΩ)，可靠性高;4、性价比高。
详细技术参数
参数名称 型号 | 160、250/12(7.2) | 400/12(7.2) | 630/12(7.2) | 800/12(7.2) | 1000、1250/12(7.2) | |
主回路额定电压 | (KV) | 12(7.2) | 12(7.2) | 12(7.2) | 12(7.2) | 12(7.2) |
主回路额定电流 | (A) | 160、250 | 400 | 630 | 800 | 1000、1250 |
主回路关合能力 | (A/100次) | 2500 | 4000 | 6300 | 8000 | 10000 |
主回路通断能力 | (A/25次) | 2000 | 3200 | 5000 | 6000 | 8000 |
极限分断能力 | (A/3次) | 4000 | 4500 | 6300 | 8000 | 10000 |
机械寿命 | (万次) | 100 | 100 | 100 | 100 | 100 |
机械锁扣寿命 | (万次) | 10 | 10 | 10 | 10 | 10 |
电寿命AC3 | (万次) | 25 | 25 | 25 | 25 | 25 |
永磁机构寿命 | (万次) | 20 | 20 | 20 | 20 | 20 |
主回路工频耐压(断口) | (KV) | 42(32) | 42(32) | 42(32) | 42(32) | 42(32) |
相-相/相-地工频耐压 | (KV) | 42(32) | 42(32) | 42(32) | 42(32) | 42(32) |
雷电冲击耐压 | (KV) | 75(60) | 75(60) | 75(60) | 75(60) | 75(60) |
额定操作频率 | (次/h) | 150 | 150 | 150 | 150 | 150 |
永磁机构操作频率 | (次/h) | 30 | 30 | 30 | 30 | 30 |
终端压力 | (N) | >100 | >100 | >100 | >100 | >100 |
触头开距 | (mm) | 6(5)±0.5 | 6(5)±0.5 | 6(5)±0.5 | 6(5)±0.5 | 6(5)±0.5 |
超程 | (mm) | 1.5±0.5 | 1.5±0.5 | 1.5±0.5 | 1.5±0.5 | 1.5±0.5 |
主回路电阻 | (uQ) | ≤200 | ≤200 | ≤200 | ≤150 | ≤150 |
