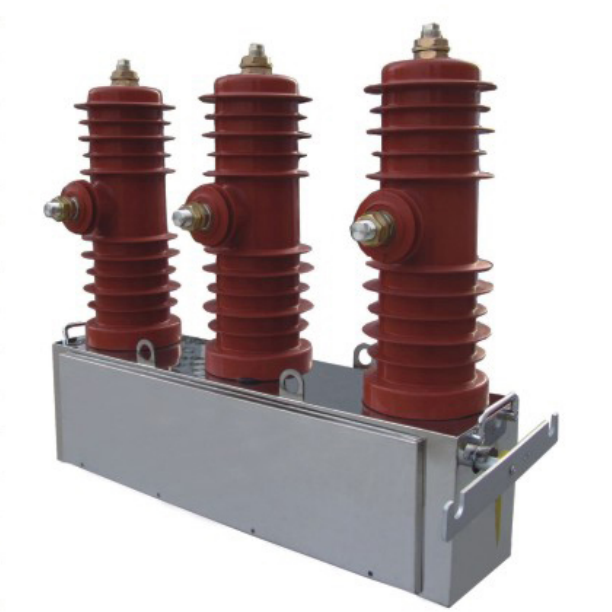

户外高压真空接触器
FZW18型户外高压真空接触器，采用全密封绝缘支柱和不锈钢壳体，开关二次控制电源及辅助接点选用优良的航空插件引出，避免节点裸露，可直接安装在户外或较恶劣环境中，用于投切电容器组及预付费计量装置中作为主开关使用。可选配电流互感器，实现过流速断保护功能，配智能控制器，可实现远程智能操作。配合分闸手柄，可实现手动合分闸功能。
产品详情
产品概述
FZW18型户外高压真空接触器，采用全密封绝缘支柱和不锈钢壳体，开关二次控制电源及辅助接点选用优良的航空插件引出，避免节点裸露，可直接安装在户外或较恶劣环境中，用于投切电容器组及预付费计量装置中作为主开关使用。可选配电流互感器，实现过流速断保护功能，配智能控制器，可实现远程智能操作。配合分闸手柄，可实现手动合分闸功能。

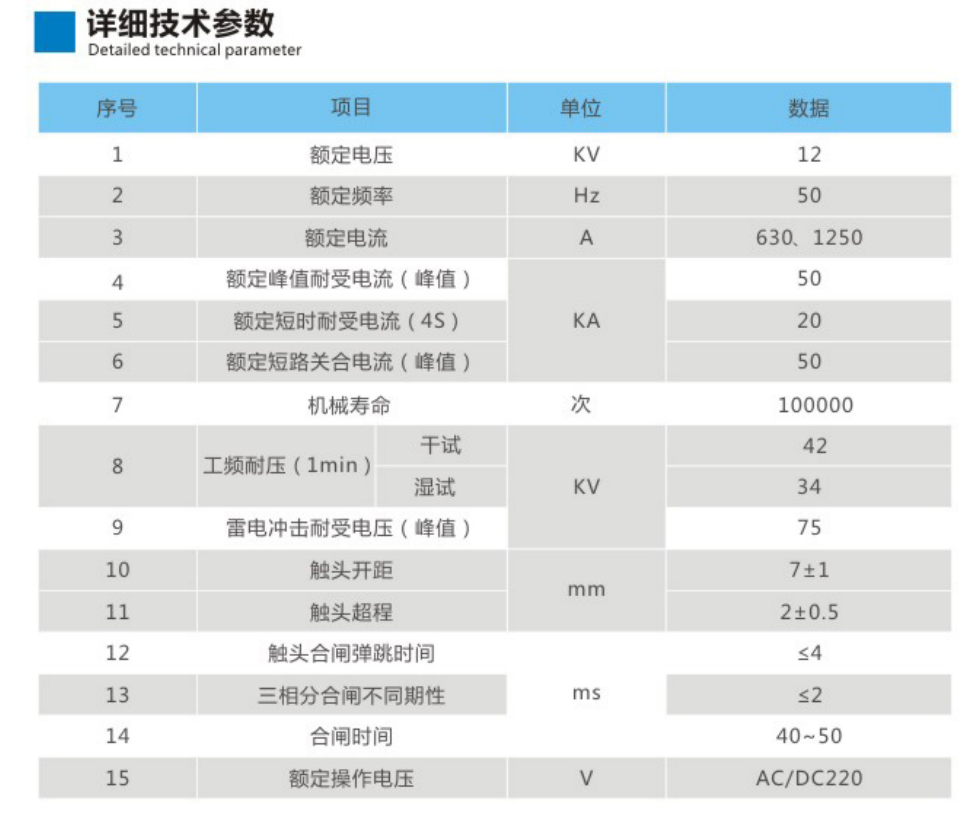

详细技术参数
序号 | 项目 | 单位 | 数据 | |
1 | 额定电压 | KV | 12 | |
2 | 额定频率 | Hz | 50 | |
3 | 额定电流 | A | 630、1250 | |
4 | 额定峰值耐受电流(峰值） | KA | 50 | |
5 | 额定短时耐受电流（4S) | 20 | ||
6 | 额定短路关合电流(峰值) | 50 | ||
7 | 机械寿命 | 次 | 100000 | |
8 | 工频耐压（1min) | 干试 | KV | 42 |
湿试 | 34 | |||
9 | 雷电冲击耐受电压（峰值) | 75 | ||
10 | 触头开距 | mm | 7±1 | |
11 | 触头超程 | 2±0.5 | ||
12 | 触头合闸弹跳时间 | ms | ≤4 | |
13 | 三相分合闸不同期性 | ≤2 | ||
14 | 合闸时间 | 40~50 | ||
15 | 额定操作电压 | v | AC/DC220 | |
