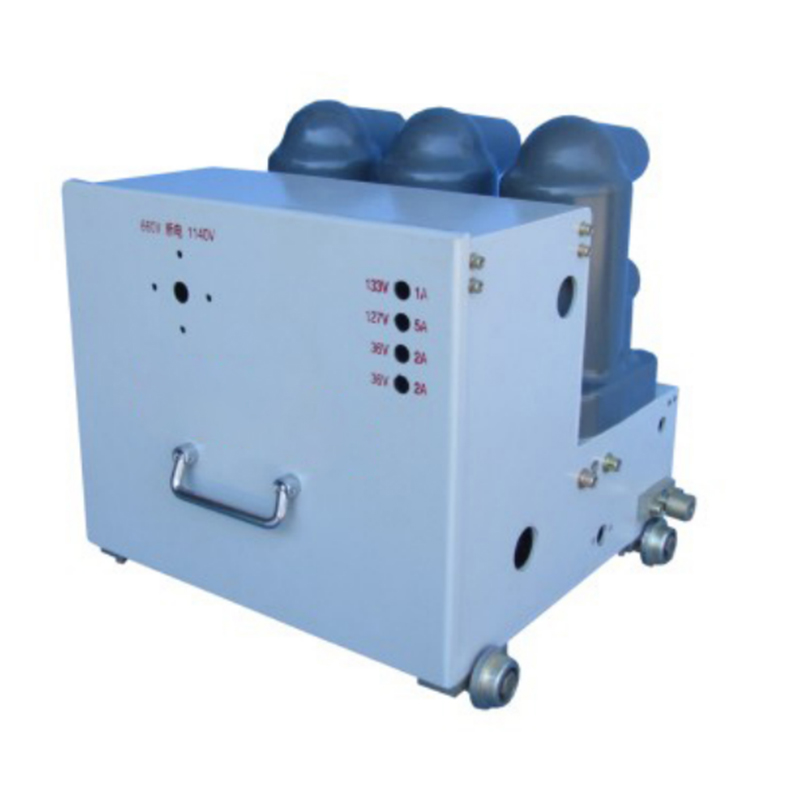

手车式矿用低压真空断路器
CNZD系列矿用低压真空断路器（以下简称断路器），符合MT829—1999标准达到目前国内外先进水平。该系列断路器适用于额定绝缘电压380V、660V、1140v ,交流50~60HZ·主回路额定电流从400A至1250A的电力网络系统中，在正常情况下，真空断路器可作为线路不频繁转换及电动机不频繁起动之用，该系列真空断路器具有性能稳定可靠，使用寿命长等优点。用于工矿企业作为井下防爆电器主开关使用。
产品概述
CNZD系列矿用低压真空断路器（以下简称断路器），符合MT829—1999标准达到目前国内外先进水平。该系列断路器适用于额定绝缘电压380V、660V、1140v ,交流50~60HZ·主回路额定电流从400A至1250A的电力网络系统中，在正常情况下，真空断路器可作为线路不频繁转换及电动机不频繁起动之用，该系列真空断路器具有性能稳定可靠，使用寿命长等优点。用于工矿企业作为井下防爆电器主开关使用。
产品结构特点
1、主回路采用固封极柱，真空灭弧，安全性能高，寿命长。
2、一体式结构设计，二次控制集成程度高。
3、先进的单稳态永磁机构，开断能力强。
4、体积小，外观简约设计，安装及使用方便。
5.抽出式结构，便于维护检修。
6.可按客户要求，量身定做产品尺寸。
详细技术参数
参数名称 型号 | 250、400/1140 | 630/1140 | 800/1140 | 1000/1140 | 1250/1140 |
主回路额定电压(KV) | 1.14 | 1.14 | 1.14 | 1.14 | 1.14 |
主回路额定电流(A) | 250、400 | 630 | 800 | 1000 | 1250 |
短时耐受电流4s ( KA) | 5 | 8 | 10 | 12.5 | 12.5 |
额定关合能力(KA) | 9 | 12.5 | 15 | 20 | 20 |
额定开断短路次数(次) | 30 | 30 | 30 | 30 | 30 |
机械寿命(万次) | 30 | 30 | 30 | 30 | 30 |
电寿命(AC3)(万次) | 10 | 10 | 10 | 10 | 10 |
主回路工频耐压(断口)(KV) | 12 | 12 | 12 | 12 | 12 |
额定操作频率AC3次/h) | 120 | 120 | 120 | 120 | 120 |
主回路接触电阻(μΩ ) | ≤120 | ≤100 | ≤80 | ≤60 | ≤50 |
触头开距（mm) | 3±0.5 | 4±0.5 | 4±0.5 | 4±0.5 | 4±0.5 |
超程(mm) | 1.5±0.2 | 1.5±0.2 | 1.5±0.2 | 1.5±0.2 | 1.5±0.2 |
