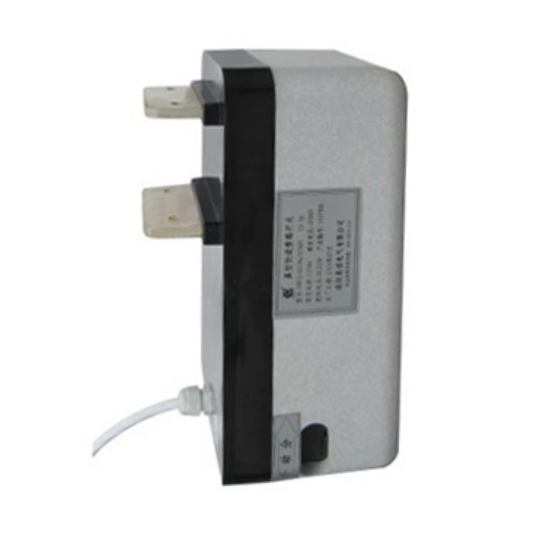

低压快速旁路真空接触器
CNF系列真空开关用于对电力电子半导体器件进行旁路保护，旁路开关主接点与电力电子半导体器件并联连接，正常工作时旁路开关主接点为开路，当电力电子半导体器件故障时，给线圈加电，旁路开关主接点快速闭合，旁路电力电子半导体器件，使系统依然正常运行。常用于柔性直流输变电设备中，作为旁路开关使用。
产品详情
产品结构特点
1. 合闸速度≤3.5ms,合闸可以做到无弹跳;
2.主回路电流400A~2500A;
3.宽电压，1.14KV~3.6KV;
4.电动后的机械保持功能和手动恢复功能;
5.设有操作方便的机械解锁（由合变为分)结构;
6.壳体和引出线采用环保、阻燃材料(UL94-v0);
7.均采用全封闭式结构，绝缘性能好，体积紧凑，可用于安装多种场合;
详细技术参数
参数名称 型号 | 400 | 630、800 | 1250 | 1600 | 2000/2500 | |
主回路额定电压 | (V) | 1140 | 3600 | 3600 | 3600 | 3600 |
主回路额定电流 | (A) | 400 | 630、800 | 1250 | 1600 | 2000/2500 |
短时耐受电流 | (KA) | 4 | 6.3、8 | 12.5 | 16 | 25 |
极限分断能力 | (A/3次) | 4000 | 6000 | 10000 | 10000 | 10000 |
电寿命 | (万次) | 1 | 1 | 1 | 1 | 1 |
机械寿命 | (万次) | 10 | 10 | 10 | 10 | 10 |
触头开距 | (mm) | 1.5±0.5 | 3±0.5 | 3±0.5 | 3±0.5 | 3±0.5 |
超程 | (mm) | 1.5±0.5 | 1.5±0.5 | 1.5±0.5 | 1.5±0.5 | 1.5±0.5 |
合闸时间 | (ms) | ≤3 | ≤3 | ≤3 | ≤3 | ≤3 |
弹跳时间 | (ms) | ≤1 | ≤1 | ≤1 | ≤1 | ≤1 |
二次控制电压 | (V) | AC或DC:36/110/127/220/380或定制 | ||||
