手车式高压永磁真空接触器
该系列产品是我公司研制的电弧炉专用永磁真空接触器，在冶炼工业电弧炉中作为主开关控制使用，该接触器可以频繁的关合操作，便于维修，使用寿命长。尤其适用于谐波大，电压波动大，湿度高，粉尘大等恶劣场合。
产品概述
该系列产品是我公司研制的电弧炉专用永磁真空接触器，在冶炼工业电弧炉中作为主开关控制使用，该接触器可以频繁的关合操作，便于维修，使用寿命长。尤其适用于谐波大，电压波动大，湿度高，粉尘大等恶劣场合。
产品特点
1.该产品配备的真空灭弧室，采用特殊工艺制作，接触电阻小，爬电距离大，抗谐波能力强，分断时的电弧污染小，使用寿命长。
2.采用永磁操作机构，智能化控制器，机构简单，传动部件少，有交直流两种控制方式，性价比高，是替代ZN85系列高压真空断路器和进口同类产品的理想产品。
3.该产品电寿命和机械寿命达10万次以上，是普通真空断路器的5倍以上。
使用条件
(a)周围空气温度∶不超过40°℃;日平均温度不超过35℃;最低周围空气温度为-15℃.
(b)空气相对湿度∶日平均值不大于95%,月平均值不大于90%;水蒸气压日平均值不大于2.2kPa; 月平均值不大于1.8kPa ;
(c)海拔高度:不超过1000m:
(d)周围没有明显地受到尘埃、烟、腐蚀性和/或可燃性气体、蒸汽或盐雾的污染;
(e)来自开关设备和控制设备外部的振动或地动是可以忽略的;
(f)在二次系统中感应的电磁干扰的幅值不超过1.6kV。
接触器的技术参数
序号 | 名称 | 单位 | 数据 | ||
1 | 额定电压 | kV | 40.5 | ||
2 | 额定绝缘水平 | 1min工频耐受电压 | kV | 85 | |
雷电冲击耐压 | kV | 185 | |||
3 | 额定频率 | Hz | 50 | ||
4 | 额定电流 | A | 630, 1250 | ||
5 | 主回路关合能力 | A/100次 | 6300 | 12500 | |
6 | 主回路通断能力 | A/25次 | 5000 | 10000 | |
7 | 极限分段能力 | A/3次 | 6300 | 12500 | |
8 | 额定操作顺序 | O-0.3s-CO-180s-CO | |||
9 | 开断时间 | ms | <80 | ||
10 | 额定背对背电容器组开断电流 | A | 200 | ||
11 | 机械寿命 | 万次 | 10 | ||
12 | 额定操作电压 | V | -110/~110,-220/~220 | ||

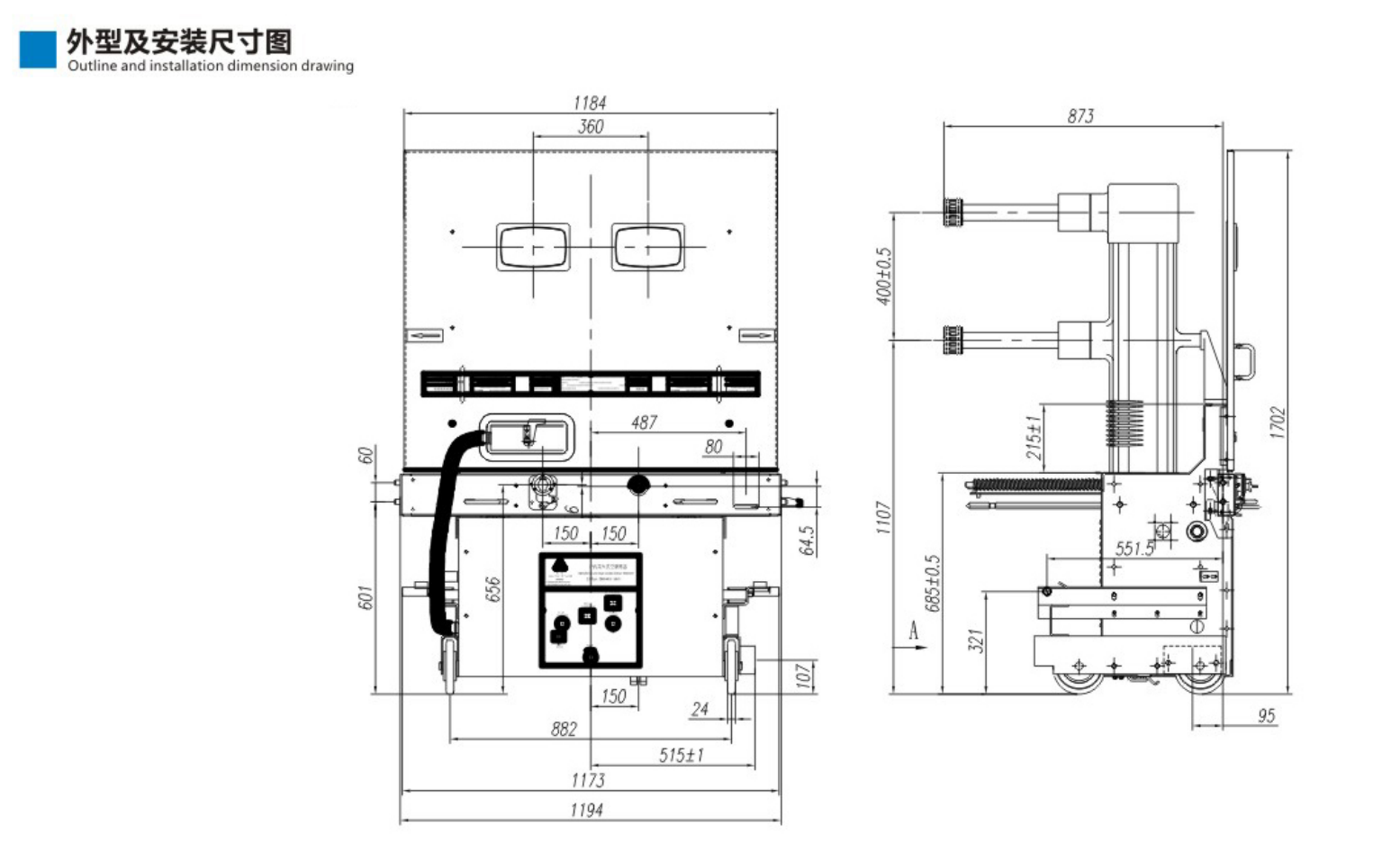

接触器装配调整后的机械特性技术参数
序号 | 名称 | 单位 | 数据 |
1 | 触头开距 | mm | 15±2 |
2 | 接触行程(测量触头弹簧分合时相对位置) | mm | 5.5±1.5 |
3 | 平均合闸速度 | m/s | 0.65±0.15 |
4 | 平均分闸速度（触头刚分到分开10mm时) | m/s | 1.1±0.2 |
5 | 合闸时间 | ms | 500~100 |
6 | 分闸时间 | ms | 35~60 |
7 | 触头合闸弹跳 | ms | ≤2 |
8 | 三极触头合闸不同期 | ms | ≤2 |
9 | 三极触头分闸不同期 | ms | ≤2 |
10 | 储能电容储能时间 | s | ≤12 |
11 | 各极主导电回路电阻 | μΩ | ≤150 |
