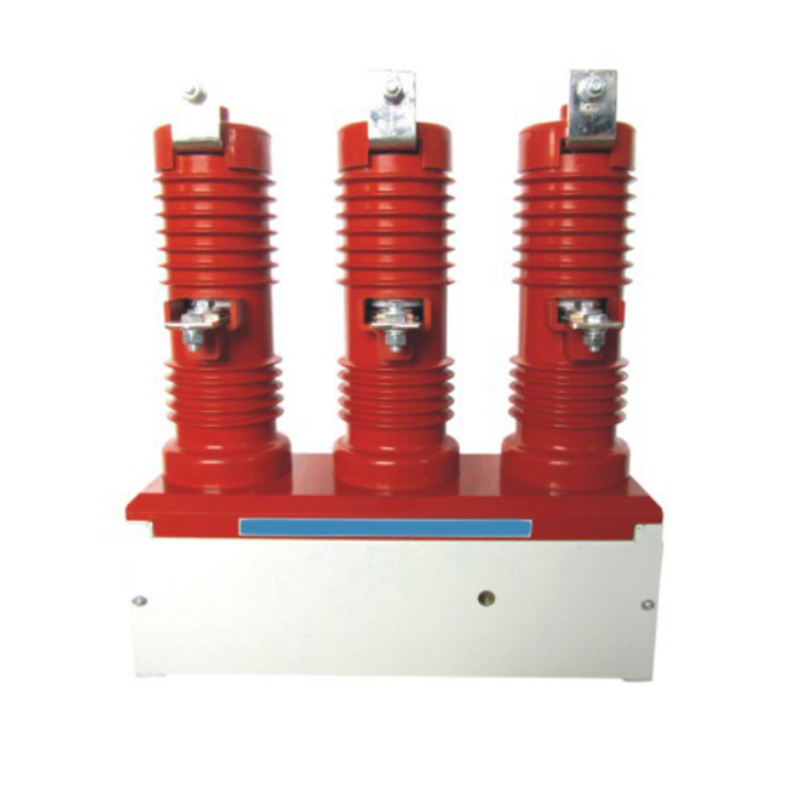

高压永磁真空负荷开关（计量箱专用）
该系列永磁真空负荷开关选用优质的真空负荷开关管，配备当今**进的双稳态永磁操作机构作为主驱动原件，机构操作原件少，二次回路控制电源模块化设计，免机械辅助开关转换，可以带智能防跳功能，合分闸电流小，在合分闸状态下控制回路无需电源长期带电，实现无压运行，安全可靠。具有明显的节能效果。
该系列永磁真空开关的合分闸速度快，其开距和超行程是普通真空接触器的1.5倍，具备优良的开断性能，短时耐受电流可达到20KA。可与干式互感器、隔离开关配套组成一体化带隔离开关预付费计量箱，同时可以选配手动合分闸功能，性价比优势明显，是新一代预付费计量箱最理想的配套开关。绝缘筒采用树脂浇注而成，工频耐压明显提高到60KV以上，并且具备抗灰尘、抗凝露效果，更适用于一体化组合计量箱。
产品概述
该系列永磁真空负荷开关选用优质的真空负荷开关管，配备当今**进的双稳态永磁操作机构作为主驱动原件，机构操作原件少，二次回路控制电源模块化设计，免机械辅助开关转换，可以带智能防跳功能，合分闸电流小，在合分闸状态下控制回路无需电源长期带电，实现无压运行，安全可靠。具有明显的节能效果。
该系列永磁真空开关的合分闸速度快，其开距和超行程是普通真空接触器的1.5倍，具备优良的开断性能，短时耐受电流可达到20KA。可与干式互感器、隔离开关配套组成一体化带隔离开关预付费计量箱，同时可以选配手动合分闸功能，性价比优势明显，是新一代预付费计量箱最理想的配套开关。绝缘筒采用树脂浇注而成，工频耐压明显提高到60KV以上，并且具备抗灰尘、抗凝露效果，更适用于一体化组合计量箱。
详细技术参数
参数名称 型号 | 12KV/160A | 12KV/250A | 12KV/400A | 12KV/630A | |
主回路额定电压 | (KV) | 12 | 12 | 12 | 12 |
主回路额定电流 | (A) | 160 | 250 | 400 | 630 |
额定短时耐受电流 | (KA) | 12.5/16/20 | 12.5/16/20 | 12.5/16/20 | 12.5/16/20 |
额定峰值耐受电流 | (KA) | 40 | 40 | 40 | 40 |
额定短路关合电流 | (KA) | 40 | 40 | 40 | 40 |
机械寿命 | (万次) | 25 | 25 | 25 | 25 |
电寿命AC3 | (万次) | 10 | 10 | 10 | 10 |
主回路工频耐压(断口) | (KV) | 42 | 42 | 42 | 42 |
相-相/相-地工频耐压 | (KV) | 42 | 42 | 42 | 42 |
雷电冲击耐压 | (KV) | 75 | 75 | 75 | 75 |
控制电路工频耐压 | (KV) | 2 | 2 | 2 | 2 |
额定操作频率 | (次/h) | 100 | 100 | 100 | 100 |
终端压力 | (N) | >200 | >200 | >200 | >200 |
触头开距 | (mm) | 9±1 | 9±1 | 9±1 | 9±1 |
超程 | (mm) | 2±0.5 | 2±0.5 | 2±0.5 | 2±0.5 |
主回路接触电阻 | (μΩ) | ≤200 | ≤200 | ≤200 | ≤200 |
重量 | (Kg) | 32 | 32 | 32 | 32 |
控制电压 | (V) | AC或DC:110/220/380或定制 | |||
