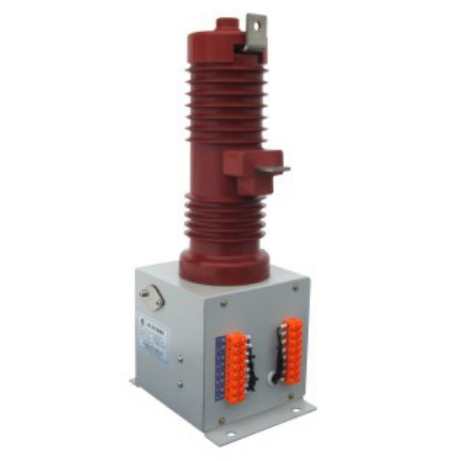

7.2-12kv单极高压真空接触器
该系列高压真空接触器选用优质真空开关管，配合金属框架及绝缘支架，具有优良的开断性能，适用于7.2KV、12KV以下单相或两相电力网络系统中，供远距离接通和分断，频繁启动和控制阻性、感性及容性负载等场合。
JCZ1系列单极高压真空接触器，常用于消弧、消谐回路中，作为接地主开关使用，具有体积小，合分闸速度快，分断能力强等优点。
产品概述
该系列高压真空接触器选用优质真空开关管，配合金属框架及绝缘支架，具有优良的开断性能，适用于7.2KV、12KV以下单相或两相电力网络系统中，供远距离接通和分断，频繁启动和控制阻性、感性及容性负载等场合。
JCZ1系列单极高压真空接触器，常用于消弧、消谐回路中，作为接地主开关使用，具有体积小，合分闸速度快，分断能力强等优点。

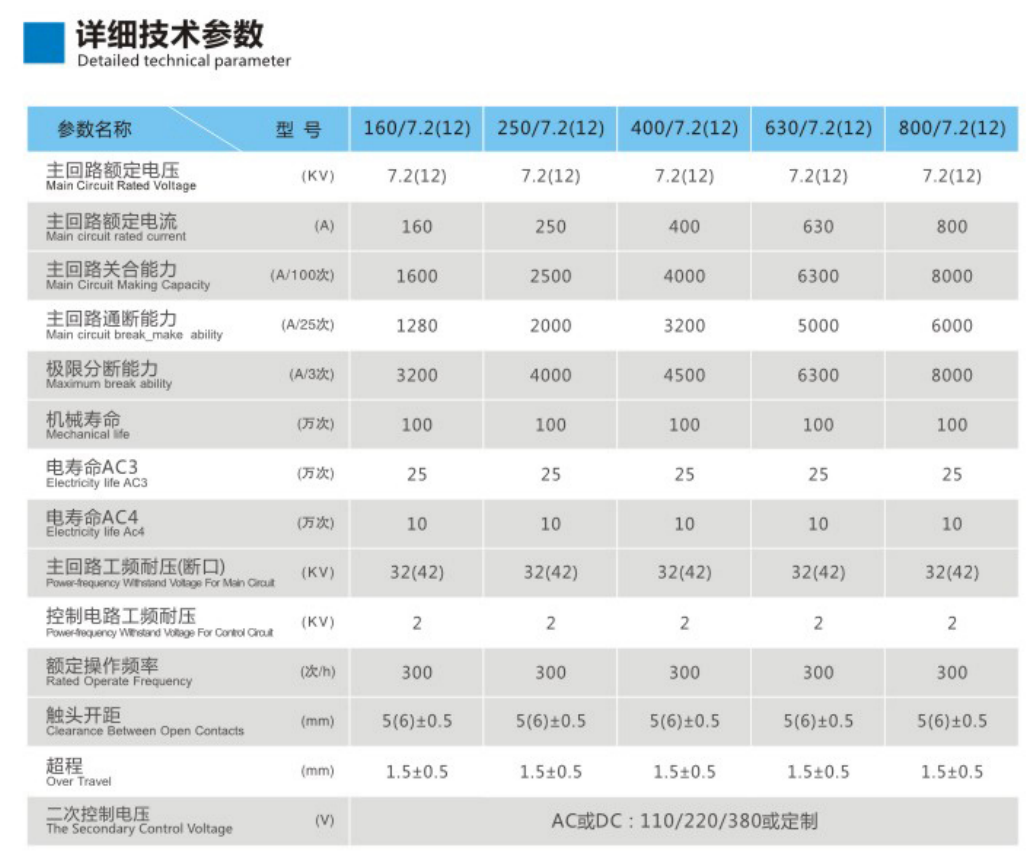

详细技术参数
参数名称 型号 | 160/7.2(12) | 250/7.2(12) | 400/7.2(12) | 630/7.2(12) | 800/7.2(12) | |
主回路额定电压 | (KV) | 7.2(12) | 7.2(12) | 7.2(12) | 7.2(12) | 7.2(12) |
主回路额定电流 | (A) | 160 | 250 | 400 | 630 | 800 |
主回路关合能力 | (A/100次) | 1600 | 2500 | 4000 | 6300 | 8000 |
主回路通断能力 | (A/25次) | 1280 | 2000 | 3200 | 5000 | 6000 |
极限分断能力 | (A/3次) | 3200 | 4000 | 4500 | 6300 | 8000 |
机械寿命 | (万次) | 100 | 100 | 100 | 100 | 100 |
电寿命AC3 | (万次) | 25 | 25 | 25 | 25 | 25 |
电寿命AC4 | (万次) | 10 | 10 | 10 | 10 | 10 |
主回路工频耐压(断口) | (KV) | 32(42) | 32(42) | 32(42) | 32(42) | 32(42) |
控制电路工频耐压 | (Kv) | 2 | 2 | 2 | 2 | 2 |
额定操作频率 | (次h) | 300 | 300 | 300 | 300 | 300 |
触头开距 | (mm) | 5(6)±0.5 | 5(6)±0.5 | 5(6)±0.5 | 5(6)±0.5 | 5(6)±0.5 |
超程 | (mm) | 1.5±0.5 | 1.5±0.5 | 1.5±0.5 | 1.5±0.5 | 1.5±0.5 |
二次控制电压 | (V) | AC或DC:110/220/380或定制 | ||||
