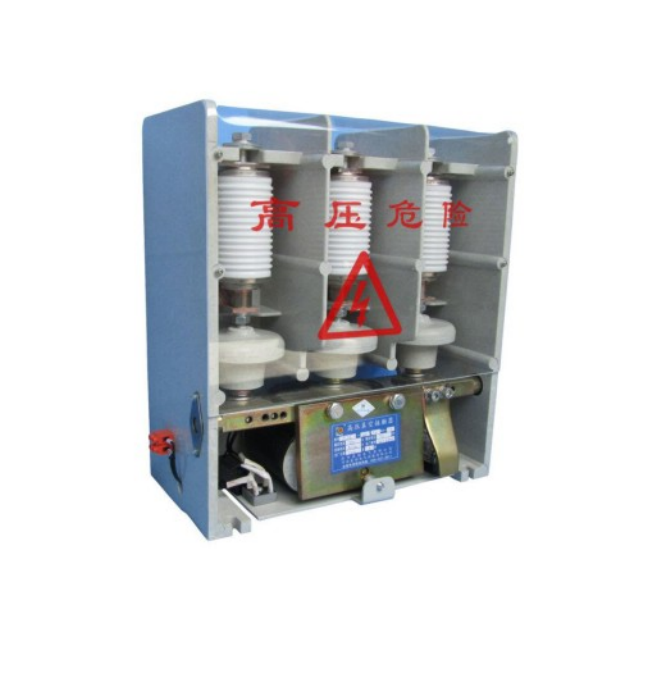

7.2-12kv高压真空接触器
JCZ5系列高压真空接触器，该系列真空接触器采用整体绝缘框架结构，配合优质真空开关管，二次控制简单可靠，性能稳定，外部加装整体绝缘罩，美观大方。我公司优化了传动机构，结构紧凑，同步性能好，弹跳小。型号有电磁保持型，机械保持型和永磁保持型三种，可根据用户不同用途，选择合适的操作机构。
我公司机械保持机构为专利产品，合分闸稳定可靠，不存在机械磨损，寿命长，合分闸电流小，无功耗,属于节能型产品。
产品概述
JCZ5系列高压真空接触器，该系列真空接触器采用整体绝缘框架结构，配合优质真空开关管，二次控制简单可靠，性能稳定，外部加装整体绝缘罩，美观大方。我公司优化了传动机构，结构紧凑，同步性能好，弹跳小。型号有电磁保持型，机械保持型和永磁保持型三种，可根据用户不同用途，选择合适的操作机构。
我公司机械保持机构为专利产品，合分闸稳定可靠，不存在机械磨损，寿命长，合分闸电流小，无功耗,属于节能型产品。
详细技术参数
参数名称 型号 | 160/12(7.2) | 250/12(7.2) | 400/12(7.2) | 630/12(7.2) | 800/12(7.2) | |
主回路额定电压 | (KV) | 12(7.2) | 12(7.2) | 12(7.2) | 12(7.2) | 12(7.2) |
主回路额定电流 | (A) | 160 | 250 | 400 | 630 | 800 |
主回路关合能力 | (A/100次) | 1600 | 2500 | 4000 | 6300 | 8000 |
主回路通断能力 | (A/25次) | 1280 | 2000 | 3200 | 5000 | 6000 |
极限分断能力 | (A/3次) | 3200 | 4000 | 4500 | 6300 | 8000 |
机械寿命 | (万次) | 100 | 100 | 100 | 100 | 100 |
电寿命AC3 | (万次) | 25 | 25 | 25 | 25 | 25 |
主回路工频耐压(断口) | (KV) | 42(32) | 42(32) | 42(32) | 42(32) | 42(32) |
相-相/相-地工频耐压 | (KV) | 42(32) | 42(32) | 42(32) | 42(32) | 42(32) |
雷电冲击耐压 | (KV) | 75(60) | 75(60) | 75(60) | 75(60) | 75(60) |
控制电路工频耐压 | (KV) | 2 | 2 | 2 | 2 | 2 |
额定操作频率 | (次/h) | 150 | 150 | 150 | 150 | 150 |
终端压力 | (N) | >100 | >100 | >100 | >100 | >100 |
触头开距 | (mm) | 6(5)±0.5 | 6(5)±0.5 | 6(5)±0.5 | 6(5)±0.5 | 6(5)±0.5 |
超程 | (mm) | 1.5±0.5 | 1.5±0.5 | 1.5±0.5 | 1.5±0.5 | 1.5±0.5 |
主回路电阻 | ( μΩ) | ≤200 | ≤200 | ≤200 | ≤200 | ≤200 |
总重量 | (Kg) | 30(25.5) | 30(25.5) | 30(25.5) | 30(25.5) | 30(25.5) |
