高電圧コンデンサ

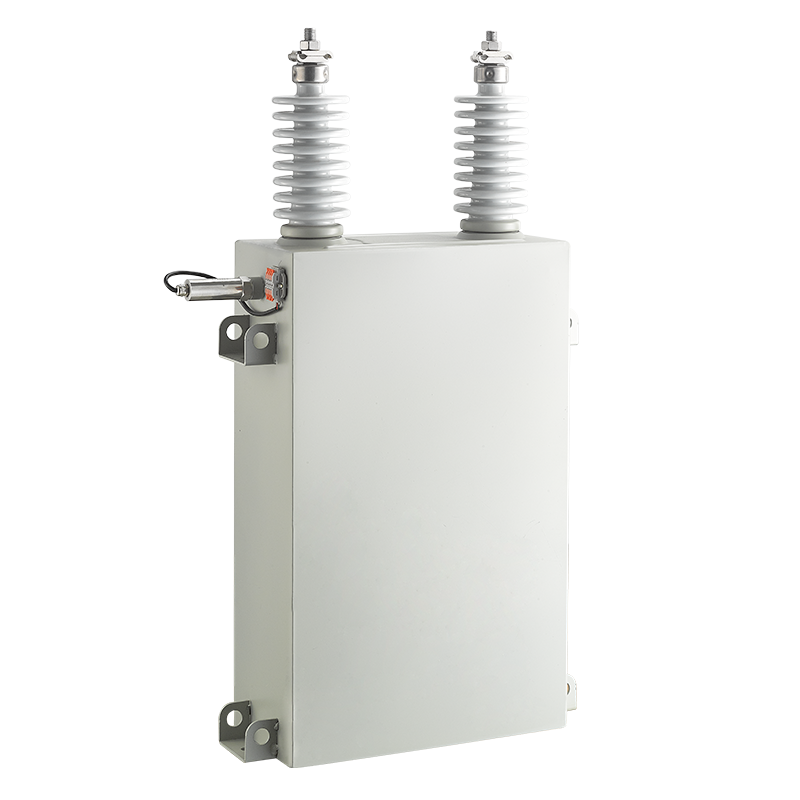

高圧温度圧力保護キャパシタ
高電圧コンデンサ

高圧温度圧力保護キャパシタ

BAM - ITPシリーズ高圧単相並列コンデンサは、ユニット容量が最大1200kvar(定格周波数50Hz)で、損失が極めて小さく、信頼性が高いのが特徴です。コンデンサユニットは、絶縁媒体層ポリプロピレン膜とアルミ箔電極巻きで構成され、内ヒューズ(CHDB)構造、外ヒューズ(CHDE)構造、またはヒューズレス(CHDF)構造など、異なるヒューズ技術を使用することができる。

キャパシタの絶縁含浸剤には、電気的な性能が優れ、生分解性炭化水素化合物を使用している。箱のケースは表面を処理した優れた鋼板を采用します;選んだ磁器の瓶と配線端子は同様にすべて併んでいる品質と優れた信頼性の性能を持ちます。


ご連絡ください
製品詳細

製品の概要

最大1200kvar(定格周波数50Hz)のセル容量を持つ高電圧単相並列コンデンサBAM-ITPシリーズは、損失が極めて小さく信頼性が高いことが特徴です。コンデンサユニットは絶縁誘電体層のポリプロピレンフィルムとアルミニウム箔電極のロールで構成され、内側ヒューズ(CHDB)構造、外側ヒューズ(CHDE)構造、またはヒューズなし(CHDF)構造を含む異なるヒューズ技術を採用することができる。

コンデンサの絶縁含浸剤を選択したのは電気性能が優れていて、生分解できる炭化水素化合物;箱殻は表面処理された優れた鋼板を採用している;選択した磁器の瓶と端子は、同様に優れた品質と優れた信頼性を持っています。



メリット

高精度・高過負荷容量を用いた油入拡散シリコンコア

温度と圧力の2つの出力により、コンパクトで設置スペースを節約

Modbus-485通信プロトコルのサポート(インテリジェント)

媒体の温度により近い圧力感応素子と一体にパッケージ化された感温素子

コンデンサーケースにフェライト系ステンレス鋼、表面塗装に防食塗料を採用

炉養生プロセスを使用した高度な溶射システム

信頼性の点で優れた実績がある

最も過酷な環境で安定した運用が可能

すべてのヒューズテクノロジーに対応

低損失で長寿命の全膜構造

部分放電性に優れたアルミニウム箔のヘミング加工方法

コンデンサーには溶接型のローリング磁器を採用し、より美しく堅牢で耐久性に優れている

コンデンサケースに温度圧力二合一センサを取り付け、コンデンサの実行運転状態を効率的に検出することができる。コンデンサー内部に現れる過電圧、過温度状態に対して有効な保護と検査を行うことができる



適用

並列無効電力補償装置

ハーモニックフィルタ

直列コンデンサソリューション

SVCアプライアンス

HVDC装置



パフォーマンスパラメータ





プロジェクト名

内部ヒューズ構造

アウターヒューズ構造

ひヒューズこうぞう

容量(50 Hz)

400~1200kVAR

400~500kVAR

400~1200kVAR

容量(60 Hz)

400~1400 kVAR

400~600kVAR

400~1400 kVAR

さいだいでんりゅう

180 A

60 A

180 A

電圧

1~15 kV

1~20 kV

1~20 kV
