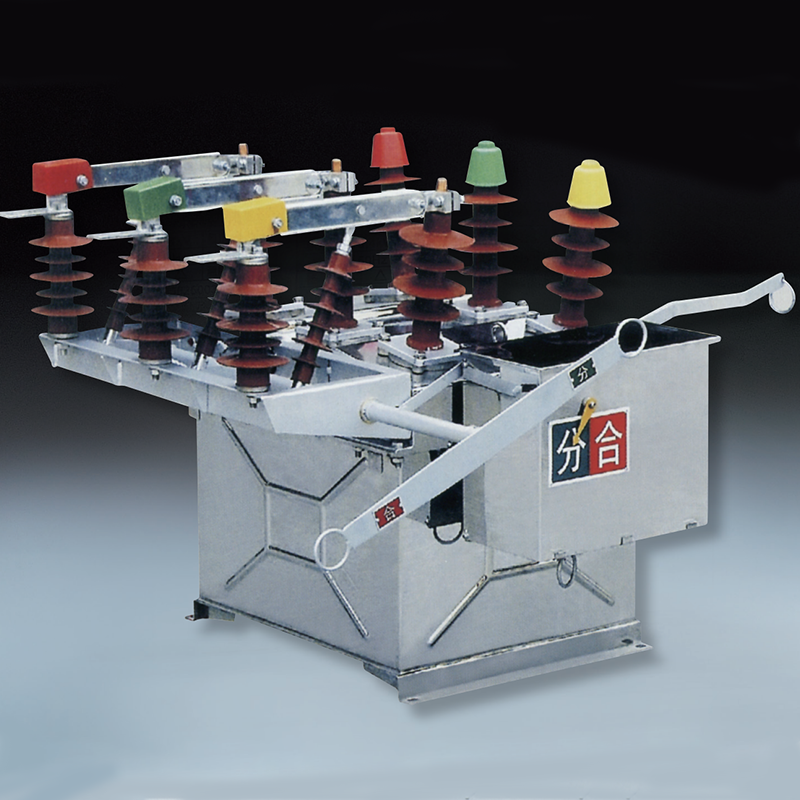

CHZ-12(M)系列户外高压真空自动重合器
CHZ-12(M)系列户外高压真空自动重合器(以下简称重合器)适用于交流50Hz、电压10～12KV的三相配电网络系统，该重合器是能够按照预定的开断和重合顺序在交流线路中自动进行开断和重合操作，并在其后自动复位或闭锁的自具保护功能的高压开关设备，与分断器等配合使用，可以不靠另外控制系统实现配电自动化，这种系统可以快速分断和隔离故障，将停电范围缩至最小，是城网农网改造的理想设备。重合器由断路器本体、电压互感器及重合器组成
使用环境条件
周围空气温度：上限+40℃,下限-40℃；
海拔：≤2000m(若海拔增高，则额定绝缘水平相应提高)；
风压：不超过700Pa(相当于风速34m/s)；
地震烈度：不超过8度；
污秽等级：IV级；
最大日温差：不超过25℃；
相对湿度：日平均不大于95%，月平均不大于90%；
无易燃、爆炸危险、化学腐蚀及剧烈振动的场所。
主要技术参数
1、断路器主要技术参数
项目 | 单位 | 数值 | |||
额定电压 | kV | 12 | |||
额定电流 | A | 630 | 1250 | ||
额定绝缘水平 | 1min工频耐压 | 干试 | kV | 42 | |
湿度 | kV | 30 | |||
雷电冲击耐压(峰值) | kV | 75 | |||
额定短路开断电流 | kA | 16、20 | 20 | ||
额定短路关合电流 | kA | 40、50 | 50 | ||
额定峰值耐受电流 | kA | 40、50 | 50 | ||
4S短时耐受电流 | kA | 16、20 | 20 | ||
额定操作顺序 | 分-0.3S-合分-160S-合分 | ||||
额定短路电流开断次数 | 次 | 30 | |||
机械寿命 | 次 | 10000 | |||
2、控制器主要技术参数
项目 | 单位 | 数值 |
控制器工作电压 | V | 110~220 |
控制器工作频率 | Hz | 50 |
控制器功耗 | W | ＜10 |
过流保护一次电流整定范围 | A | 0~150可调 |
速断保护一次电流整定范围 | A | 0~360可调 |
延保护动作整定范围 | s | 0~180可调 |
项目 | 数值 |
重合闸次数 | 0~3可调 |
遥控距离 | 100(无故障遥控距离 |
小电流接地保护 | 0.05~30A |
速断保护 | 400~1000 |
零序电流保护 | 一次侧通0.5~50A |
过流保护 | 100~600A |
保护精度 | ±50% |
外形及安装尺寸

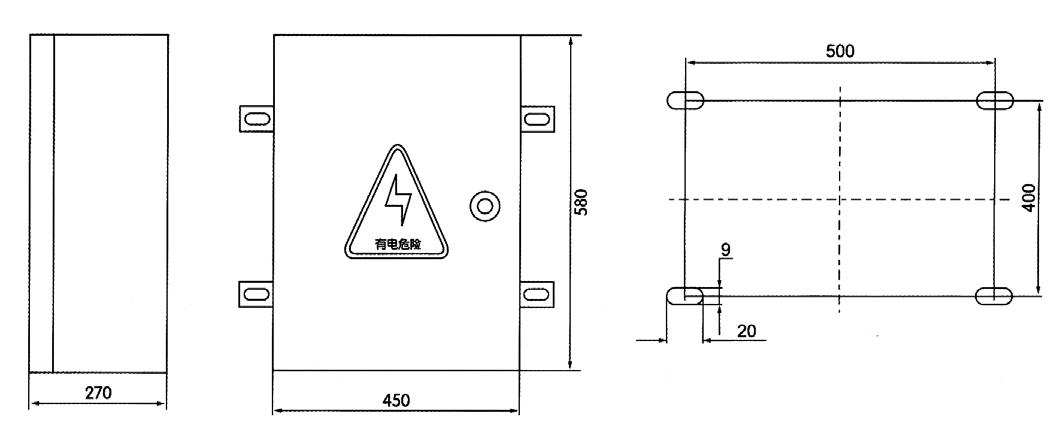

重合控制器外形及安装尺寸图
