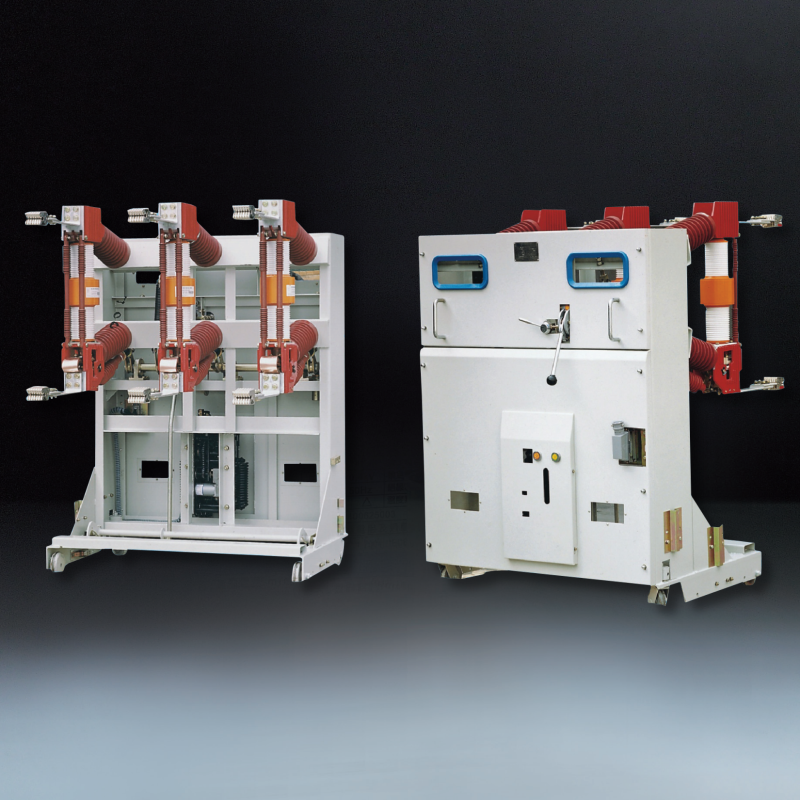

ZN23-40.5系列户内高压真空断路器
ZN23-40.5型系列户内高压真空断路器为额定电压40.5kV、三相交流50Hz的户内高压电器设备。适用于工矿企业、变电站等输配电系统，作为控制和保护开关；尤其适用于冶金、电弧钢等需频繁操作的行业，作为控制和保护设备。本断路器为手车式，结构合理、维护简便、使用安全可靠。配用CD10II型弹簧操动机构或CD19II型弹簧操动机构。本产品符合GB1984-89《交流高压短路器》的标准。
产品详情

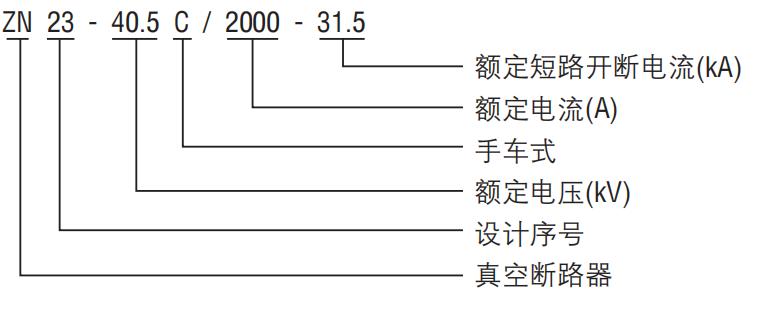

型号含义
主要技术参数
项目 | 单位 | 数值 |
额定电压 | kV | 40.5 |
额定雷电冲击耐受电压(峰值) | kV | 185 |
1min工频耐受电压 | kV | 95 |
额定频率 | Hz | 50 |
额定电流 | A | 1250、1600、2000 |
额定短路开断电流 | kA | 25、31.5 |
额定短路时耐受电流 | kA | 25、31.5 |
额定峰值耐受电流 | kA | 63、80 |
额定短路持续时间 | S | 4 |
额定短路开断时间 | ms | ≈90 |
额定短路关合电流 | kA | 80 |
额定操作顺序 | 分0.3-合分-180s-合分 | |
合闸时间 | ms | 50~85 |
分闸时间 | ms | 40~85 |
额定短路开断电流开断次数 | 次 | 20 |
机械寿命 | 次 | 10000 |
额定电容器组开断电流 | A | 630 |
储能电机额定功率 | W | 275 |
储能电动机额定电压 | V | AC/DC220.110 |
储能时间 | S | 15 |
合分闸电磁铁额定电压 | V | AC/DC220.110 |
过流脱扣器额定电流 | A | 5 |
辅助开关额定电流 | A | 10 |
