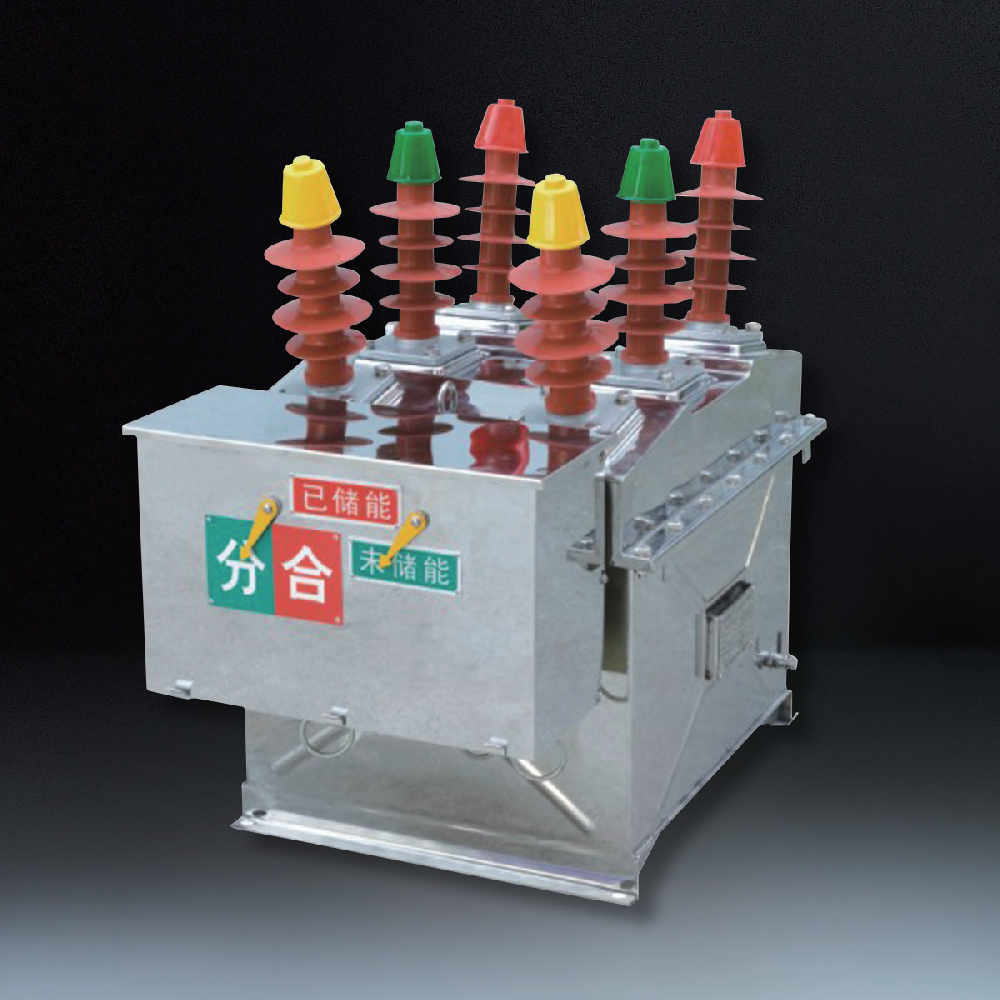

ZW8-12系列户外高压真空断路器
ZW8-12型户外交流高压真空断路器(以下简称断路器)用于12kV、50Hz的三相电力系统中，主要用来开断关合农网、城网和小型电力系统的负荷电流、过载电流、短路电流。
该产品总体结构为三相共箱式，三相真空灭弧室置于金属箱内，利用SMC绝缘材料相间绝缘及对地绝缘，性能可靠，绝缘强度高。
断路器可根据用户需要配装隔离开关或防涌流延时保护器等。
断路器可选用手动弹簧操作机构或电动弹簧机构，电动弹簧操作机构可加装无线遥控。
断路器可根据用户要求，与相应的控制器配合组成自动重合器、分段器等，实现配网自动化。
产品详情

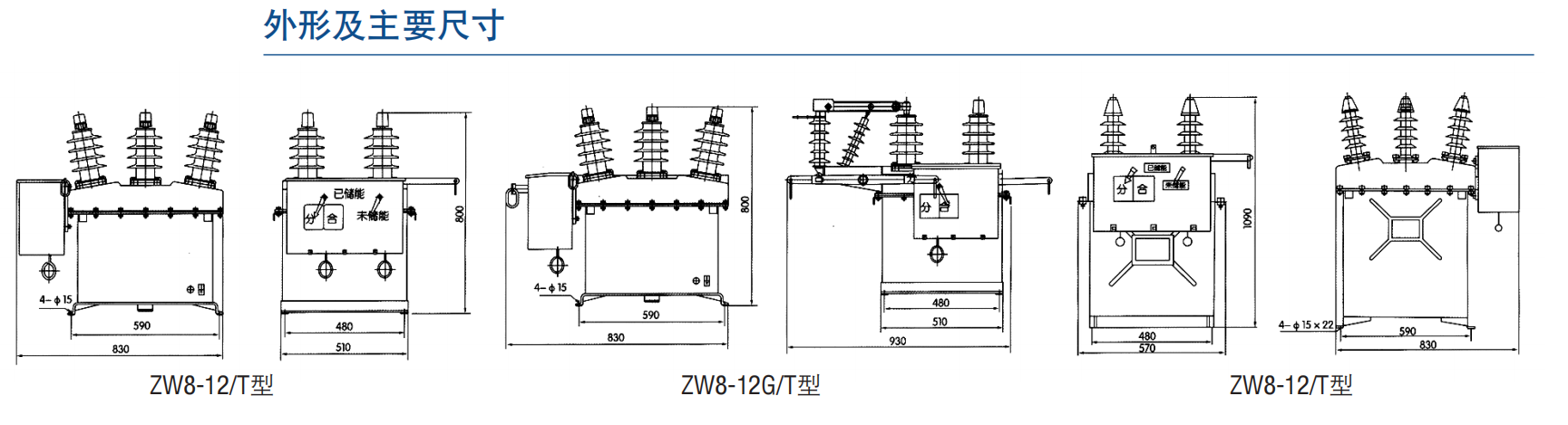

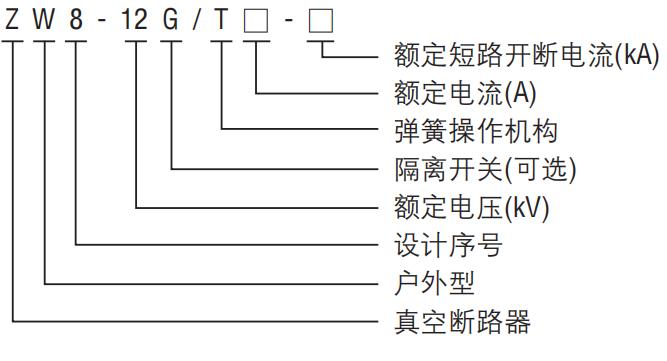

型号含义
使用环境条件
周围空气温度：上限+40℃,下限-40℃；
海拔：≤2000m(若海拔增高，则额定绝缘水平相应提高)；
风压：不超过700Pa(相当于风速34m/s)；
地震烈度：不超过8度；
污秽等级：IV级；
最大日温差：不超过25℃；
相对湿度：日平均不大于95%，月平均不大于90%；
无易燃、爆炸危险、化学腐蚀及剧烈振动的场所。
主要技术参数
项目 | 单位 | 数值 | ||
额定电压 | kV | 12 | ||
额定绝缘水平 | 1min工频耐压 | 干试 | kV | 42 |
湿度 | kV | 34 | ||
雷电冲击耐压(峰值) | kV | 75 | ||
额定电流 | A | 630, 1250 | ||
额定频率 | Hz | 50 | ||
额定短路开断电流 | kA | 16,20 | ||
额定短路开断电流开断次数 | 次 | 30 | ||
额定短路关合电流(峰值) | kA | 40,50 | ||
额定峰值耐受电流 | kA | 40,50 | ||
额定短时耐受电流 | kA | 16, 20 | ||
额定短路持续时间 | s | 4 | ||
额定操作顺序 | 分-0.3s-合分-180s-合分 | |||
机械寿命 | 次 | 10000 | ||
储能电机额定输入功率 | W | <220 | ||
额定操作电压及辅助回路额定电压 | V | DC 220、110、24 | ||
AC 220、110、24 | ||||
过电流脱扣器 | 额定电流 | A | 5 | |
脱扣电流准确度 | % | ±10 | ||
触头允许磨损厚度 | mm | 3 | ||
重量 | kg | 110(标准) | ||
