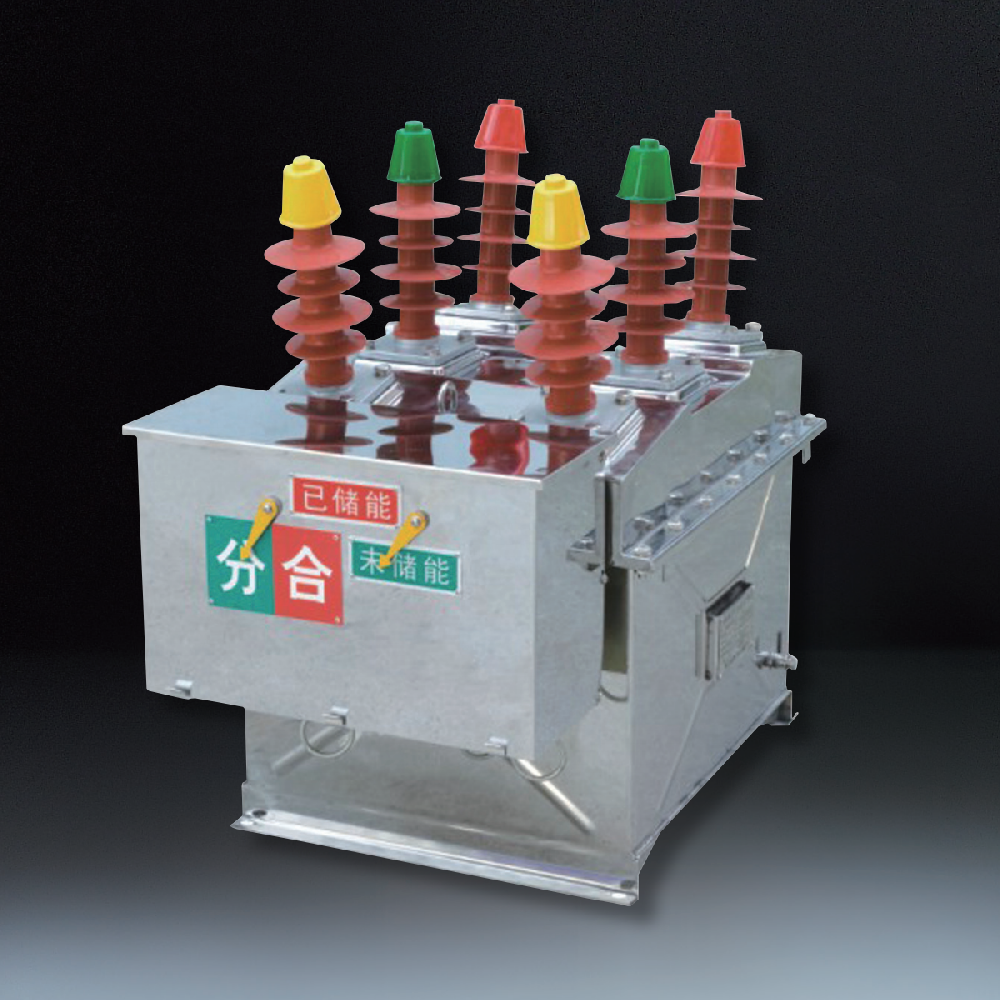

ZW8M-12系列户外高压永磁真空断路器
ZW8M-12/630-20型户外高压永磁真空断路器(以下简称断路器)，是额定电压12kV、50Hz交流三相高压配电网中的控制保护设备。主要用于开断、关合电力线路中的负荷电流、过载电流及短路电流。适用于变电站及工矿企业配电系统中作保护和控制之用。
本断路器采用立柱型、永磁机构、绝缘可靠、电寿命长、免维护，特别适用于频繁操作场所的要求。适于检修、维护能力不强的农村电网里安装使用。
符合《GB1984交流高压断路器》、《GB1985交流高压隔离开关和接地开关》、DL/T402、DL/T403等标准的要求。
产品详情

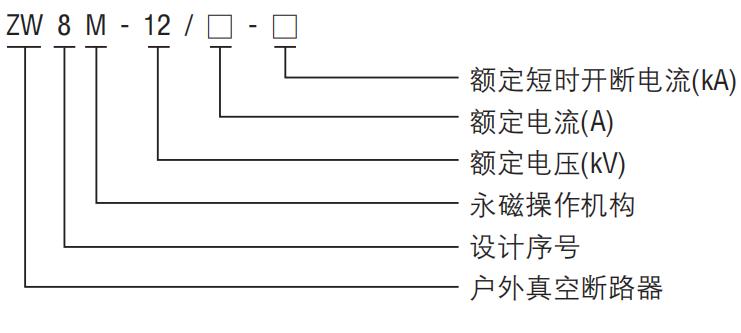

型号含义
主要技术参数
项目 | 单位 | 数值 | ||||
额定电压 | kV | 12 | ||||
额定绝缘水平 | 1min工频耐压 | 干试 | kV | 42/断口48 | ||
湿度 | kV | 34 | ||||
雷电冲击耐压(峰值) | kV | 75/断口85 | ||||
额定电流 | A | 50、70、100、200、400、630 | ||||
额定短路开断电流 | kA | 25 | 20 | 16 | ||
额定短路开断电流次数 | 次 | 30 | ||||
额定短路关合电流(峰值) | kA | 63 | 50 | 40 | ||
额定峰值耐受电流 | kA | 63 | 50 | 40 | ||
额定短时耐受电流 | kA | 25 | 20 | 16 | ||
额定短路持续时间 | s | 4 | ||||
分闸时间 | ms | <50 | ||||
合闸时间 | ms | <60 | ||||
全开断时间 | ms | ≤100 | ||||
燃弧时间 | ms | ≤50 | ||||
机械寿命 | 次 | 30000 | ||||
合闸功率 | J | 70 | ||||
额定操作电压及辅助回路额定电压 | V | 直流220 | ||||
交流220 | ||||||
