产品详情
产品特点
高压产品，紧凑
良好的自我修复性能
湿度等级IIIB
高可靠性
使用寿命长
负荷ROHS标准
产品结构
电介质：聚丙烯
PPS塑料外壳
环氧树脂密封
引出
平行引线，无铅镀锡

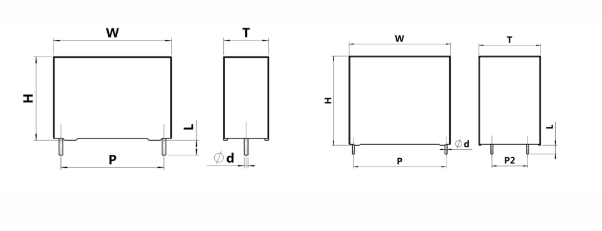

2引线，4引线版本
标准引线长度：5±0.5mm
参考标准 | IEC 60384-14、GB/T 6346.14-2015、UL 60384-14 | |||
气候类别/阻燃等级 | 40/110/56/B | |||
工作温度范围 | -40℃~110℃ | |||
电容量范围 | 0.1μF~20μF | |||
电容量偏差 | ±5%(J)、±10%(K)、±20%(M)(20℃,1kHz) | |||
额定电压 | 310Vac/350Vac | |||
损耗角正切 | C＜0.47μF | tgδ≤0.0010(1kHz) | tgδ≤0.0020(10kHz) | |
0.47μF≤C≤1.0μF | tgδ≤0.0020(1kHz) | tgδ≤0.0040(10kHz) | ||
1.0μF<C<10μF | tgδ≤0.0030(1kHz) | |||
C>10μF | tgδ≤0.0040(1kHz) | |||
绝缘电阻 | CR≤0.33μF，IR≥45 000 MΩ | |||
CR>0.33μF，T≥15000s (20℃, 100V, 1min) | ||||
耐电压 | 引线之间 | 4.3UR，2s | ||
极壳之间 | 2120Vac，50Hz (1min) | |||
耐湿测试条件 | 在85℃/85%RH 相对湿度环境下加载额定电压Vr测试1000H 容值变化|△c|≤10% | |||
技术参数
